Моторизированная голова X-HEAD STUDIO

Моторизированная голова X-HEAD STUDIO
  • Цена
    1 057 900,00  р.

Имеется возможность выбрать моторы и модуль управления объективом. Это может быть Tilta M или PDMOVIE.

Моторизированная голова X-HEAD STUDIO предназначена для точного поворота видео-, кино- или телекамер на 360 градусов по двум осям - X и Y. Голова содержит два редуктора новейшего поколения для оси панорамирования и оси наклона. Нагрузка - 16 кг.

Моторизированная голова X-HEAD предназначена для использования при работе в перевернутом виде. Такой вид работ характерен для операторских кранов. Кроме того, именно эта голова великолепно сочетается с модульным слайдером Slidekamera ATLAS MODULAR при использовании слайдера в перевернутом виде и установке на потолке.



Голова X-HEAD DOUBLE это усиленная версия головы X-HEAD, в которой усиленный редуктор установлен не только для оси панорамирования,

но для оси наклонов.



Усиленная голова может использоваться с тяжелыми камерами, весом до 16 кг.


РАБОТА В ПЕРЕВЕРНУТОМ ВИДЕ И В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ

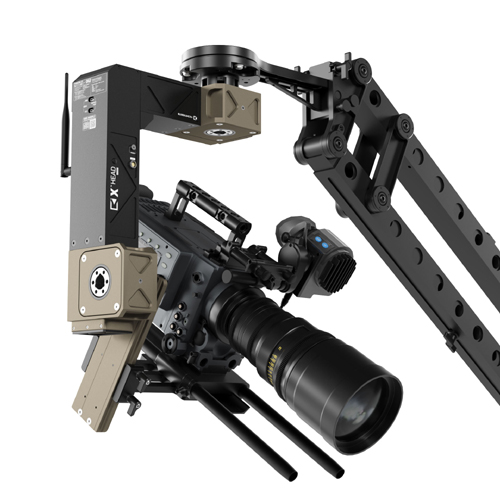

Голова предназначена для работы в подвешенном состоянии (свисая вниз) на кранах или на перевернутом вверх ногами слайдере, и в этом случае она работает лучше всего.

Благодаря усиленным редукторам он также может работать в вертикальном положении на штативах, слайдерах и т. д.


Обратите внимание, что жесткость системы может быть снижена, а нагрузка должна быть уменьшена по сравнению с работой в перевернутом виде.

ВЫСОКОКАЧЕСТВЕННЫЕ РАЗЪЕМЫ

В голове, как и в других устройствах Slidekamera, используются сверхпрочные разъемы LEMO. Конструкция как головы, так и электроприводов обеспечивает питание и передачу данных по одному кабелю, что позволяет работать быстрее и безопаснее и уменьшить количество используемых проводов.


Разъемы совместимы с широким спектром адаптеров переменного тока, от небольших зарядных устройств для одного устройства до больших блоков питания с коммуникационными модулями, предназначенными для больших комплектов.

УНИФИЦИРОВАННОЕ КРЕПЛЕНИЕ

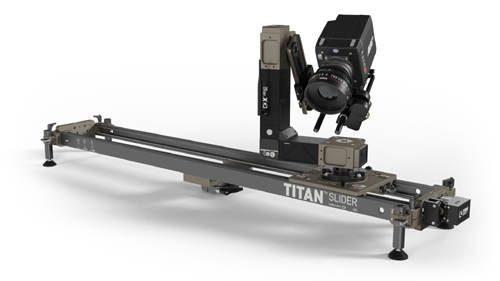

Голова X-HEAD STUDIO оснащена нашим унифицированным креплением, совместимым со слайдерами SLIDEKAMERA (слайдер TITAN и ATLAS MODULAR), а также с кранами и штативами. Оно обеспечивает прочное и жесткое крепление головы и позволяет безопасно устанавливать устройства и в перевернутом положении.


PDMOVIE - СИСТЕМА УПРАВЛЕНИЯ ОБЪЕКТИВОМ

Голова BULL HEAD STUDIO оснащена LSC-портом для подключения системы управления объективами - моторчики PDMOVIE.

Последовательно может быть подключено до 3-х моторчиков, что обеспечивает полное управление объективом. Управление объективами, как и всей системой, может осуществляться с помощью пульта управления KAIROS либо с использованием программного обеспечения Dragonframe или Slideye 2.0 на Mac/ПК (требуется адаптер Slidelink v3.0).

УПРАВЛЕНИЕ ГОЛОВОЙ

В зависимости от задач головой можно управлять с помощью одного из пультов AION 2D или KAIROS.

Пульт AION 2D (управление только головой)
  • простой и легкий
  • управление по двум осям (только голова)
  • интуитивно понятное управление с помощью джойстика
  • регулируемая скорость и ускорение
  • 3 ячейки памяти для хранения и воспроизведения траектории движения



Пульт управления KAIROS (управление системой)
  • управление до 6 осей
  • обеспечивает управление объективами
  • отдельные ручки и джойстик для каждой оси
  • регулировка скорости и ускорения каждой оси
  • 8 ячеек памяти для хранения и воспроизведения позиций и траекторий движения
  • подключение к сети Ethernet и Wi-Fi (требуются устройства со Slidelink v3.0)
  • регулярные обновления прошивки

SLIDELINK v3.0 - КОММУНИКАЦИОННЫЙ МОДУЛЬ

Модуль SLIDELINK 3.0 обеспечивает возможность управления по локальной сети Ethernet или Wi-Fi, а так же подключать к устройству управления несколько групп устройств объединённых в одну систему. Группой устройств объединённых в одну системой в может быть комплект модульного слайдера, электропривода и моторизированной головы.  Устройством управления может выступать пульт управления KAIROS, ПК с программным обеспечением DRAGONFRAME или программное обеспечение SLIDEKAMERA SLIDEYE 2.0.

Для полноценной работы группы устройств достаточно одного модуля Slidelink v3.0. Для упрощения подключения рекомендуется использовать модуль, встроенный в блок питания PSU320 E.Если нет необходимости подключения по локальной сети или WiFi, то достаточно использовать блок питания PSU320.


В этом случае для передачи питания и управляющих сигналов достаточно одного кабеля от блока PSU к системе.

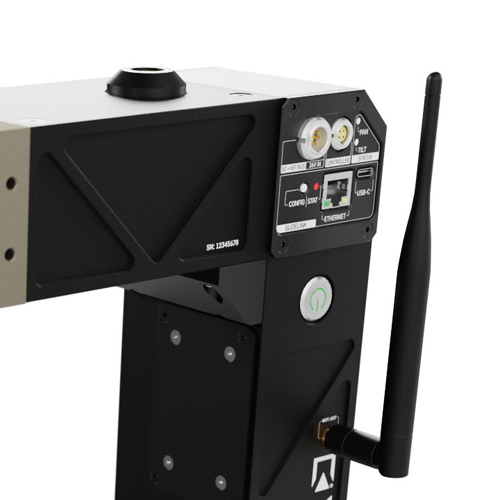

Для отдельных задач может потребоваться, что бы модуль Slidelink был встроен непосредственно в голову. В этом случае кабель управления и питания будут подключаться к голове.


КОМПЛЕКТАЦИЯ

  • голова X-HEAD STUDIO
  • транспортный кейс
  • кабель с разъемами LEMO (длина 3 м)
Дополнительно обязательно нужно приобретать блок питания, один на всю систему.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты
ширина 298 мм
глубина 133 мм
высота 424 мм
Вес головы: 8 кг
Нагрузка: 16 кг.
Максимальная скорость вращения: 72 градусов/сек (360 град./ 5 cек)
Максимальное ускорение: 360 градусов/сек

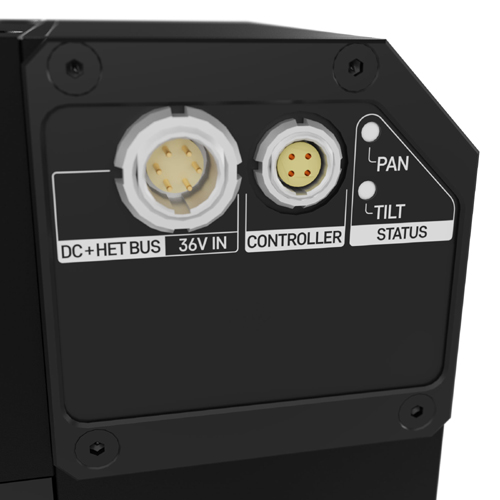

Входы (разъемы)
  • HET-BUS и питание DC 36V: LEMO 6-pin
  • пульт управления: mini-Lemo 4-pin (включает выход питания 12V для пульта управления)
  • сервисный порт USB-C (2 шт)
Выходы (разъемы)
  • LSC (управление объективами) mini-LEMO 6-pin
  • триггер - мини-джек 2,5 мм

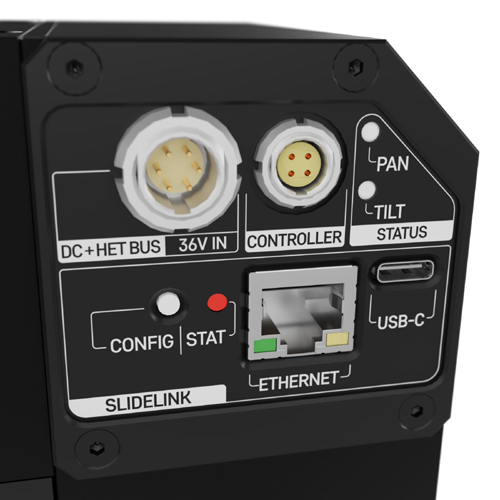

Входные разъемы при встроенном в голову Slidelink
  • USB-C
  • RJ-45 (Ethernet)
